以“纸”营展:罗宇杰工作室
2022-12-14

长效设计:思考与实践展先后于深圳华·美术馆(展陈空间设计:Studio 10)和上海明珠美术馆(展陈空间设计:小大建筑)开展以来,左靖老师一直在进行可持续设计及其相关实践和研究,希望呈现一次零废弃理念下的展陈,我们团队也在力所能及的践行可持续,这样的契机下,促成了营展

大家普遍重视观展以及展陈之前的工作,而忽视展陈之后的事情。展览空间的存在周期是短暂的,撤展与开展之间的布展工作也极其短暂,这两方面的缘由都指向一种快速、低造价的空间分隔、搭建方式:轻钢龙骨-石膏板-乳胶漆墙体(以及同类近似材料)。这种建造方式在撤展的工作中,几乎只能是全破坏性拆除,造成大量的垃圾、冗琐的清理。

展厅空间平面为长方形体(长40m/16.5m/6m左右),中间有一排混凝土结构柱列,柱子40公分见方、彼此柱间轴距为7.4米,这些列柱是这个空间非常强烈的存在,从柱子上的表面肌理上可以看出,曾经有大量施工包裹、安挂、钻孔、拆除痕迹,可以预想到曾经有很多展览活动采取了不可逆的快速建造及拆除,场馆在柱子上也预留了很多可以进行锚固的金属连接构件,似乎也默认了对这些柱子要进行包裹、隐蔽的展陈营造方式。

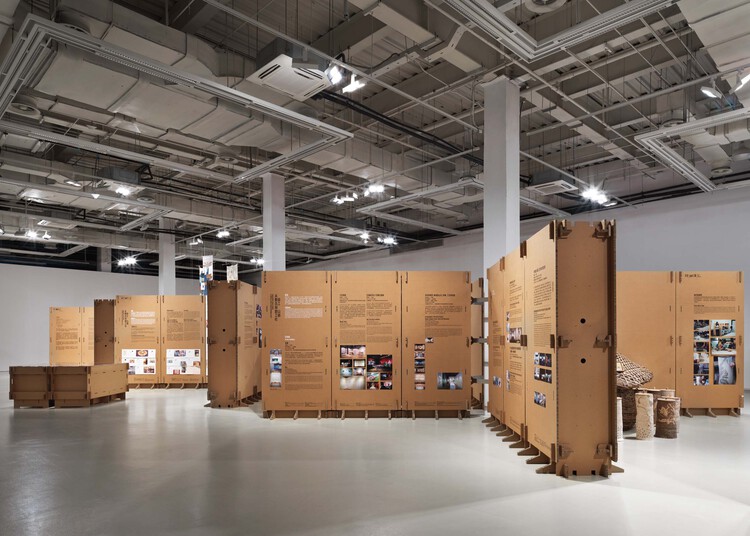

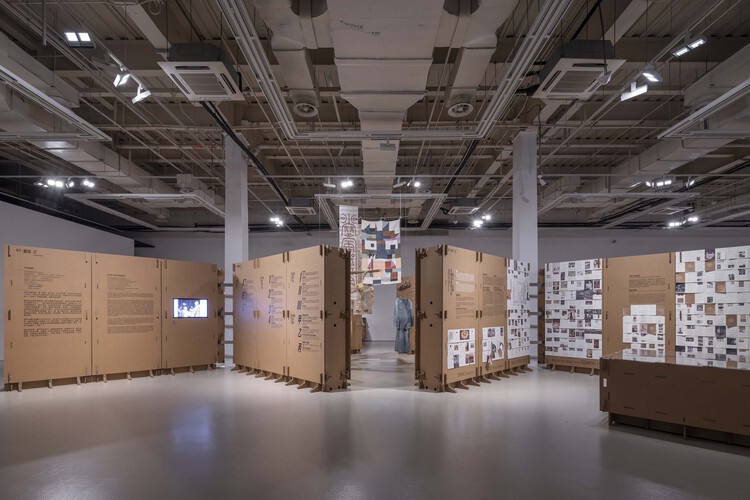

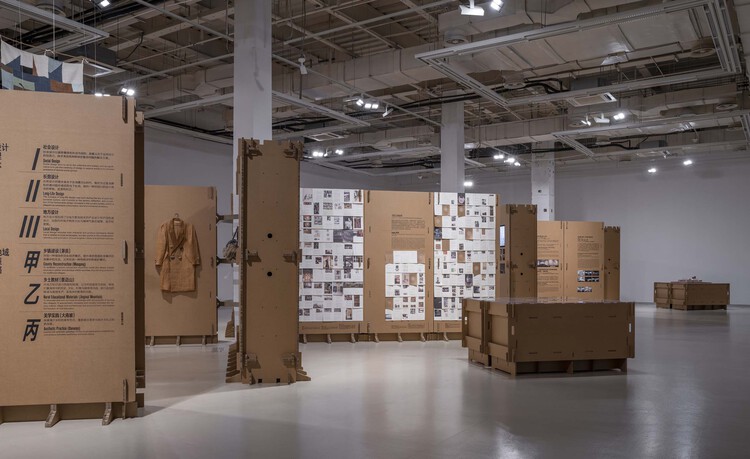

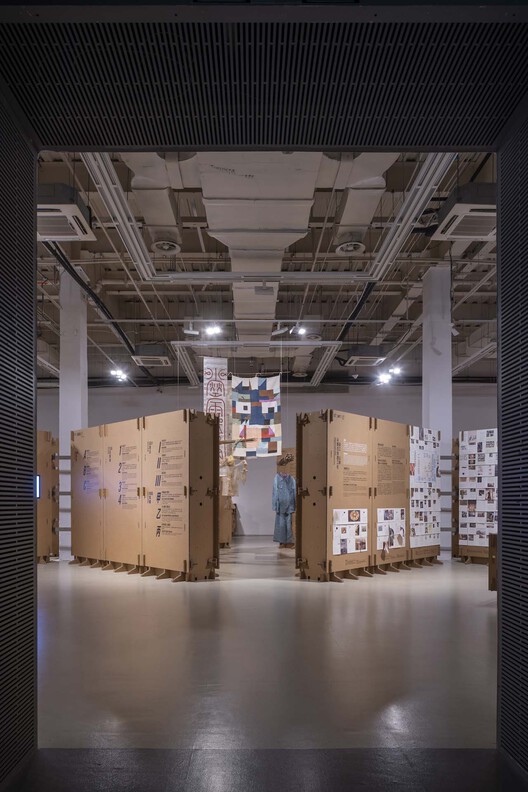

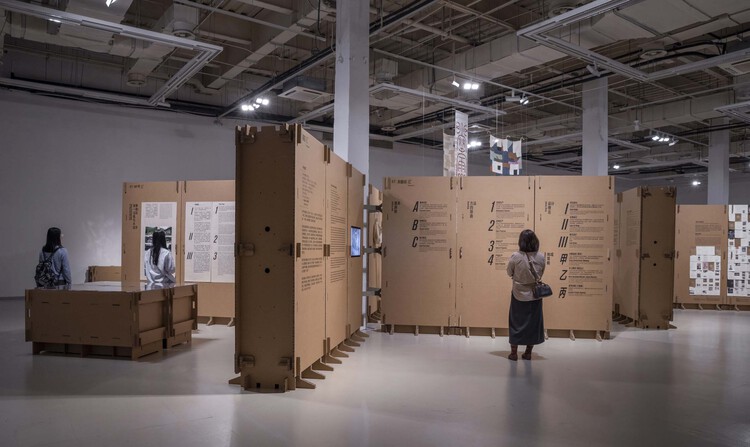

我们并不认为这些柱子在空间中是消极并必须去包裹的,它们的存在强烈的限定了空间,选择以这些有规律的柱子作为空间秩序的中心,从柱子的中心放射出“X”型平面墙体,这“X”型体会使得柱子周围分割成四个等腰三角形外向空间,而两根柱子之间的“1/2‘X’墙体又围合成一个矩形内向空间,这两种外向空间内向空间正好可以顺应展览中诸多不同参展人的内容板块,让策展人进行空间内容分割可以更加有序、灵活。

瓦楞纸是国际公认回收率极高的可再用物材,特别轻便、环保,利于加工、搬移、运输、组装;另一方面,瓦楞纸板本身的质地、色泽也特别能融入展的主题(含括与展品及内容的特质很契合)。因此采取瓦楞纸板作为此次零废弃展是极佳材料选择。瓦楞纸板成品标准材:2.4m*1.2m,由单个柱子为中心向四个方向生长出的“X”型平面墙体,“X”为四个边墙组成,每个边的尺寸为3.6m,可以经由三块竖向的纸板横向连接组成。

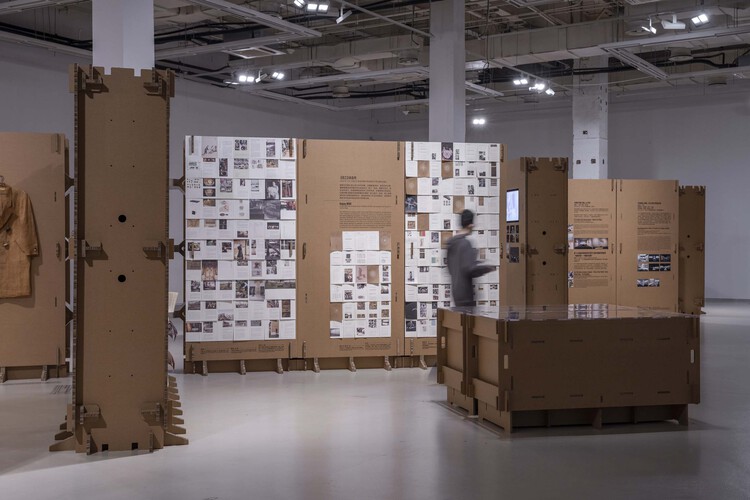

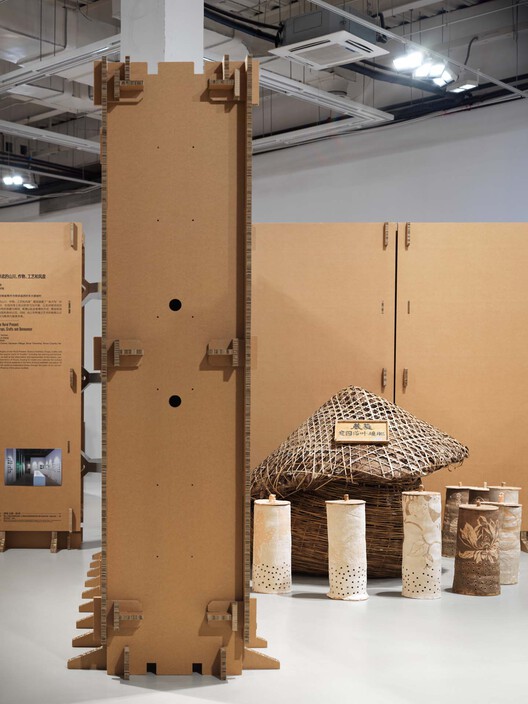

如果把瓦楞纸板本身视为结构部件,对这些部件进行数控切割形成凹口和凸头,即形成榫卯安插卡扣,综合考虑结实度,选择了两种不同板材的厚度规格:15mm&20mm(长宽都是标准尺寸:1.2m*2.4m,要拼组的最小的纸墙体单元模块是1.2m*0.6m*2.4m高,除了上下、左右、前后六块材料板进行拼装以外,为了保障稳固性,在2.4m高的中段也增设了一块固定连接板。每个1.2m宽单元墙体模块之间上、下都有卡槽进行横向的构件连接。三个1.2m宽的模块墙体组成“X”1/4边。

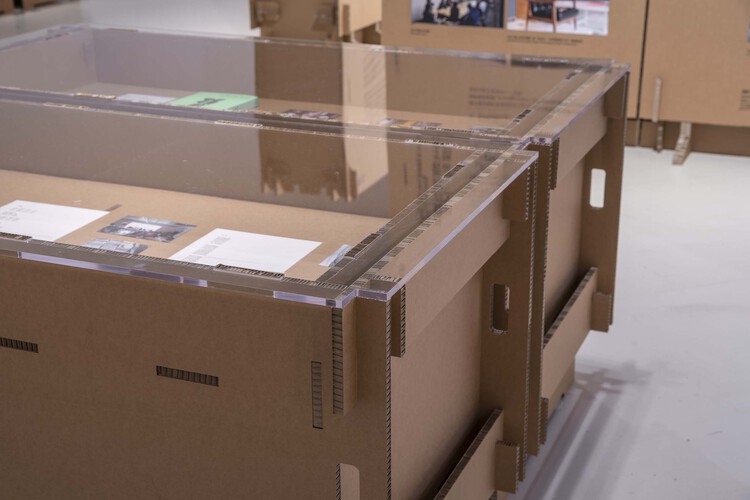

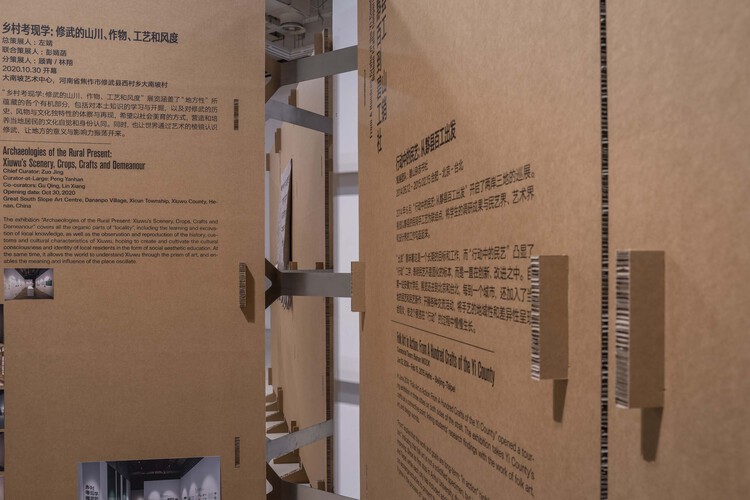

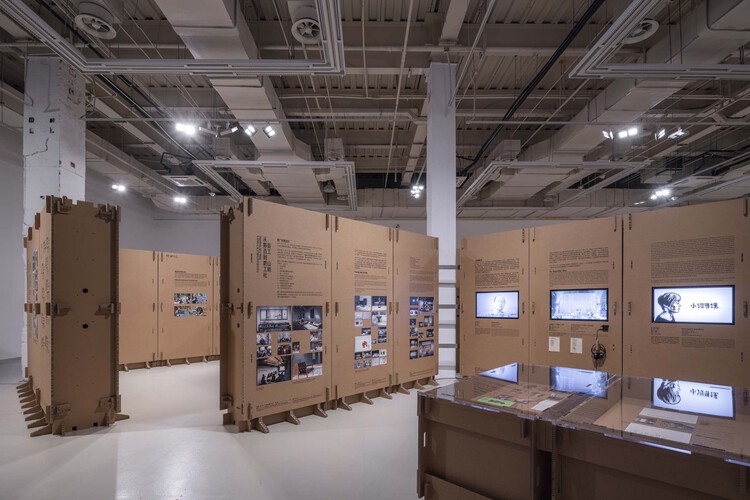

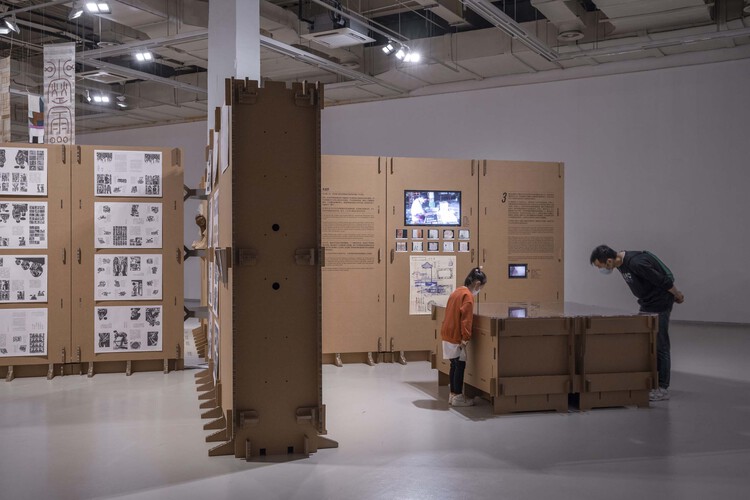

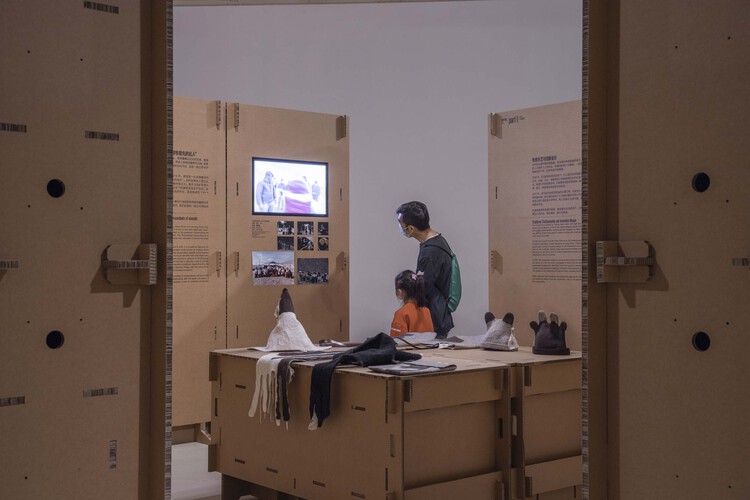

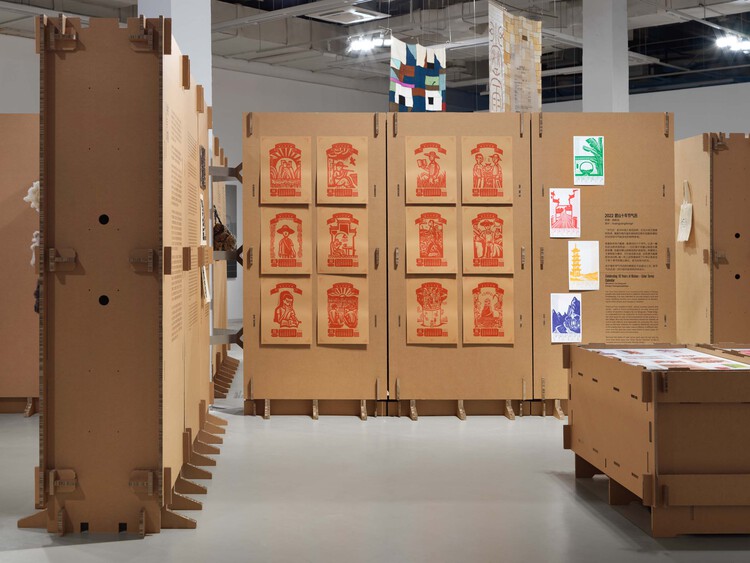

展览内容中主要的图文采取丝网印刷直接粘贴于纸板上以外,还有一部分图文纸张采取摁钉的方式摁固于纸板上,其他还有液晶显示屏、ipadmp3及耳机、实体书籍、版画木板原版等实物需要特别的构造设计。其中最麻烦的是有853寸的液晶显示屏,由于平面设计的内容图文有很强的秩序,使得8个显示屏处于不同的高度、不同的水平位置,从空间效果来营造,这些不同的高度就需要特殊的内部构造,显示屏最好内嵌并齐平与最外侧的纸板,为了实现这样的构造、并减少加工和搭建的时间,我们在模块内设置了一个可高低、左右变化安装的特殊纸板加强部件,便于显示屏可以在任意位置进行安装。ipadmp3及耳机延续整体也采取纸板榫卯构件拼装后进行放置,书籍、木板原版则根据尺寸定制热弯的亚克力板构件,亚克力构件与纸板固定后,再将书籍木板安放卡好。

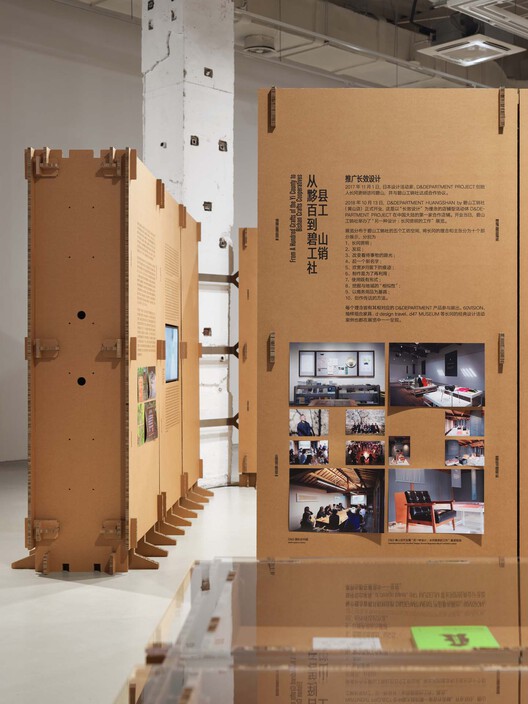

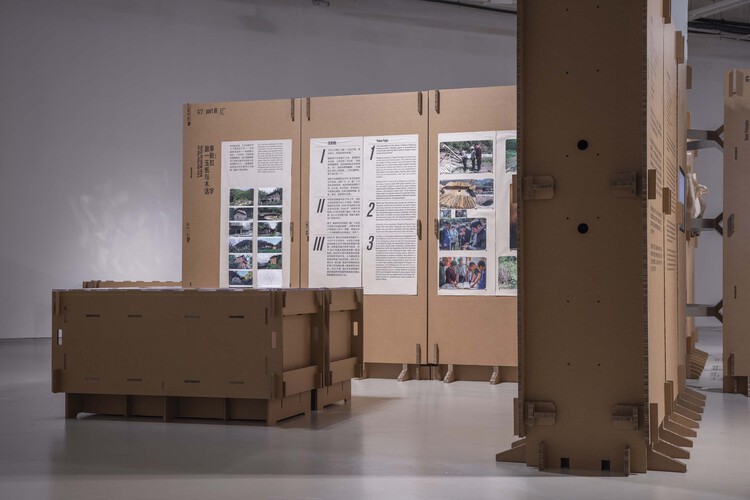

瓦楞纸相对其他常规建造材料来说比较轻,为了展墙展桌稳固,进行了多项构造措施。其中,脚部支撑与踢脚处理:每个1.2m宽的单元模块架高于地面15公分,并设置有3块勒板支脚,每块勒板前后各凸出展墙15公分,这措施使得人驻足观展时,双脚不易触碰到展墙;墙体加固:每个1.2m的模块内部,设沙箱(PSA馆内自有物品)作为配重,根据沙箱的尺寸设置了合理的摆放空间,使得单个模块本身具有载重达成稳定,使得人即使不小心触碰或推到,展体不致于晃动,。每三个单元模块形成的3.6m墙体靠近柱子中心的部分,彼此之间采用钢构件进行连接,使结构进一步稳固。

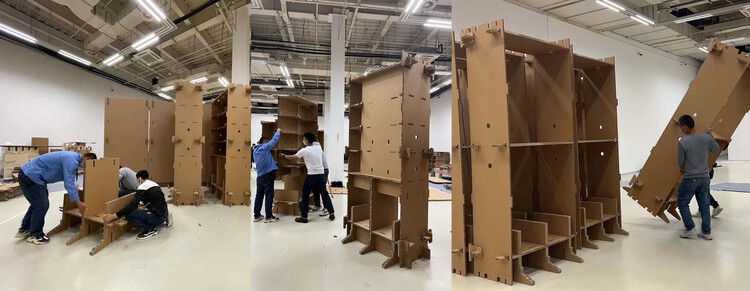

纸板由于质地相比其他常规建材较疏,所以数控切割加工的时间也就相对很短,所有的320张原材料纸板不到两天就全加工完了,出产成的2566个纸板部件,最后要搭成42个模块1.2m*2.4m*0.6m竖向展体模块、22个桌台展体模块,在现场六七个人两天内就得以组装成型,如此高效的状态不仅得益于这些纸板材质轻且不需要任何拼装工具,另外也因为纸板拼装并不需要常规的建筑工人,普通人徒手即可参与组装,这种状态也给后续再利用提供了极大的方便。

这些瓦楞纸板的展陈,一方面它会随着左老师的后续展览进行拆解、异地重组安装再展,另一方面来说,这些展墙、展桌本身也可被感兴趣的朋友收留直接使用,即使在这些功用店都结束之后,废弃的瓦楞纸板料也会以高达96%可回收率再利用。

营展,试图去避开一种浪费建造的临时展陈搭建状况,将可回收再用的瓦楞纸板以榫卯方式进行展墙和展台的拼装搭建,在减量化reduce、再利用reuse、可回收recycle三方面都有遵从,展览空间的营造本身即一件参展作品。
