中控系统是指对声、光、电等各种设备进行集中控制的设备。它应用于多媒体展厅、多功能会议厅、智能化家庭等。用户可用按钮式控制面板、计算机显示器、触摸屏和无线遥控等设备，通过计算机和中央控制系统软件控制投影机、展示台、影碟机、录像机、卡座、功放、话筒、计算机、笔记本、电动屏幕、电动窗帘、灯光等设备。

展厅中控系统功能要求更加丰富，包括了：

1. 远程灯光开关控制、灯光明亮度控制。
2. 被控电脑主机的软开关机以及供电控制。
3. 大屏播放器控制，包括了视频开始播放、暂停播放、播放后面、播放前面、声量控制。
4. ppt文件的播放控制，包括下一页、上一页等软件功能。
5. 通过物联网协议控制窗帘、电机（轨道滑屏），支持协议扩展。
6. 通过dmx512协议，支持展厅灯光效果。
7. 通过485协议，控制拼接屏大屏切换等定制功能，支持对高清矩阵的控制。
8. 通过485，控制投影机的开关机。
9. 通过网络协议，调用摄像头远程监控和录像功能，起到安全防控。
10. 支持语音识别功能扩展，让展厅具备更加立体的互动体验。
11. 支持终端的ui定制，做到不同终端的ui适配

............

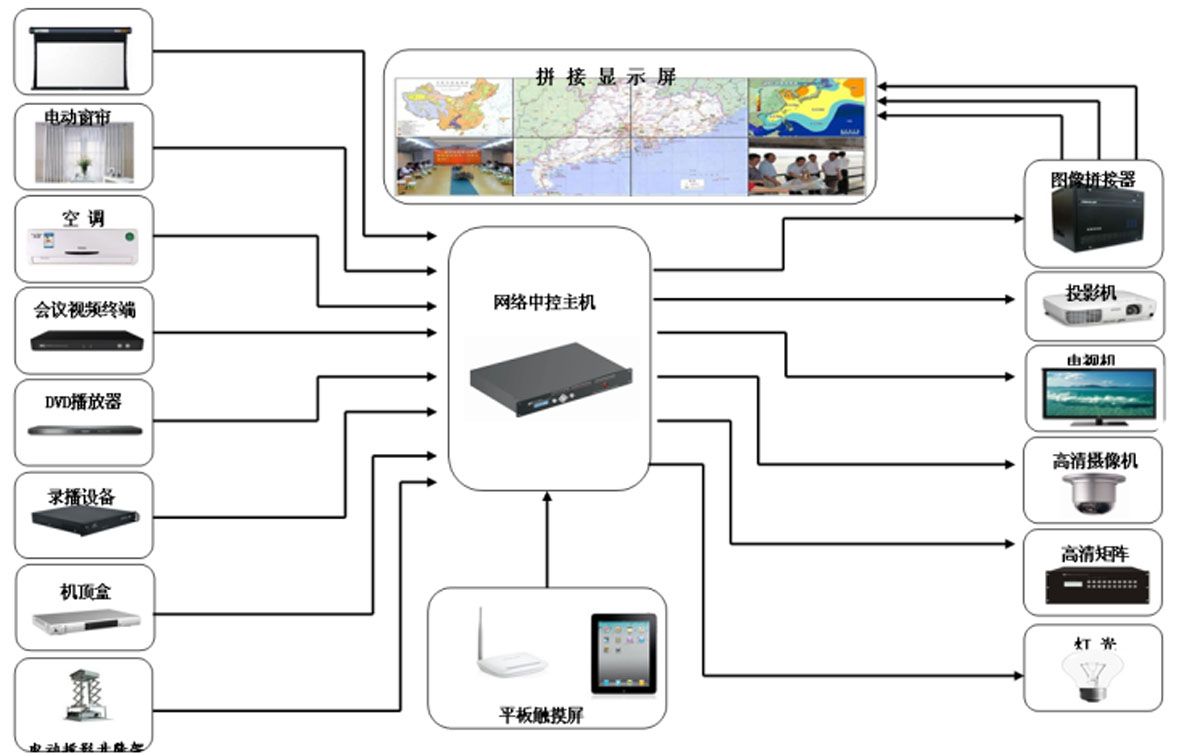

总而言之，展厅中控系统越来越趋向于物联网化，多种协议和硬件集成方法和物联网等技术可以相互适配。下面为展厅中控系统的功能需求图：

一、展厅中控系统优势

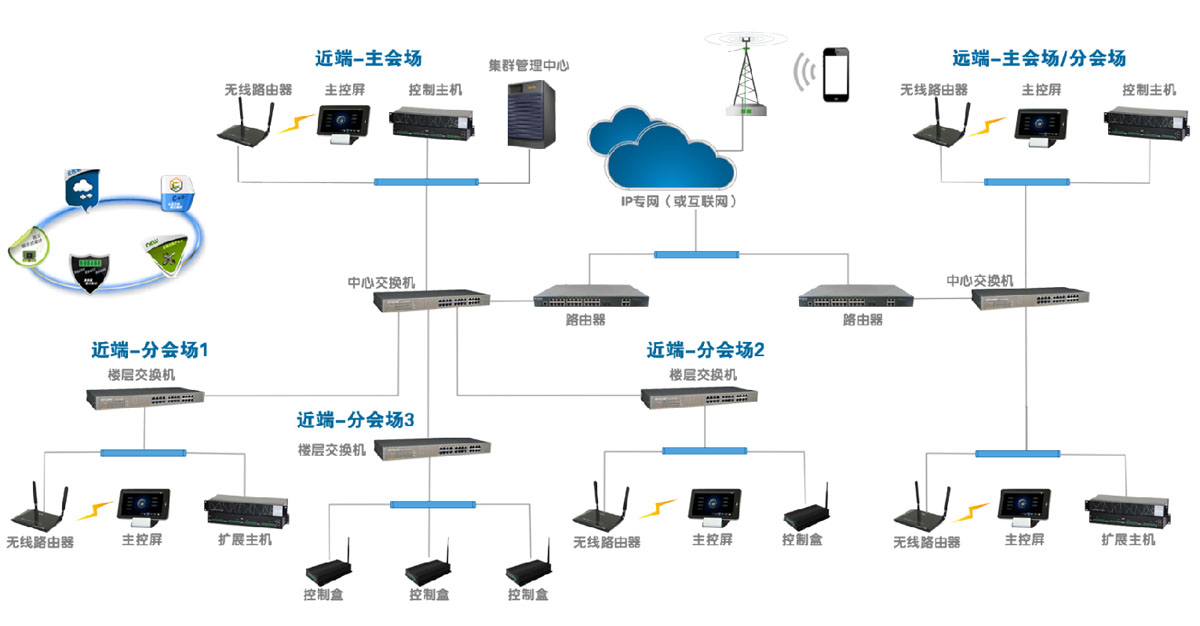

二、硬件架构

     中控硬件需要中央主机作为主控，以及外围硬件支持。

     中控主机可以接驳多种周边控制设备，如电源管理器、调光器、DXM512灯光重演器、数字音频处理器等等，有了这些周边控制设备，中控就可以轻松地控制灯光及设备电源的开关、电脑摇头灯的各种变光摆动、多通道音频信号的切换及调节音量大小。当外围设备较多或者楼层跨度较大时，通常在每一个楼层都放置一台中控主机，主机与主机之间通过双向RS232互相连接，这样即使控制距离超过了无线触摸屏的控制范围，我们的智能中控主机也可以轻松应对。

       1、中控电脑 用于接受iPad发出来的指令，所有的控制指令都是中控电脑发出和接收的，控制灯光，控制投影机和电脑开关，控制音量大小，控制影片播放等。

       2、串口类设备控制 串口卡插在中控电脑上，用于和串口类设备进行通讯。灯光控制器，即继电器，中控电脑控制继电器的吸合和断开，从而控制灯光的打开和关闭。对于可调亮暗的灯光，一般用可变电阻控制器，即通过电阻的改变控制电流的大小，从而控制灯光的渐亮或是渐暗。 中控电脑通过网络发送投影机和电脑开关的信号。

      3、投影机开关控制 投影机开关控制需要支持PJLink协议(如果支持此标准协议，所有投影机厂家的开关机指令都是一样的)才可以通过网络控制开关。如果不支持此协议，就只能用串口进行控制，比较麻烦，因为各个厂家的串口通讯码一般是不一样的

      4、电脑开关控制 前几年控制电脑的开关一般是继电器的方式，即通过继电器来控制电脑按钮的断开和闭合，但这种方式一般没反馈，因为它只是一个按钮，开关次数多了后，根本不知道现在是开的状态还是关的状态。近几年大部分主板都支持网络唤醒功能，通过网络就可以控制电脑的打开，电脑的关闭是通过写一个小的程序实现的，这样开和关就分开了，一般不会出问题。

      5、影片控制 中控电脑通过网络发送指令给影片播放的电脑，影片播放电脑上面的播放程序或者融合程序接收此指令，从而实现影片的暂停、播放和切换。 我们在调试中控的时候，第一步就是要把网络调通。各个电脑之间互相ping通，iPad和电脑也相互ping通、在调串口类设备的时候，先用串口调试助手单个进行控制、调试，每个设备都调试好后，再接入整个中控系统。

       6、iPad，它的功能是发送相应的指令到中控电脑，一般情况下，对美工设计没有太高要求，主要是功能清晰，结构明了，易操作即可。

7、硬件控制设备扩充特点：

展馆分布式集中控制系统的硬件控制部分非市面上所流行的由会议系统延伸的中控，我们可采用RS485总线模式或TCP/ IP进行通讯，所有硬件设备采用搭积木的方式进行配置，从而极大的方便了功能的扩充

  三、智能中控系统客户端软件特点：

       智能控制客户端软件是一款带文件编辑与事件控制功能的综合软件，其由按钮配置与时间轴两大模块构成。利用其强大的文件编辑能力可实现展厅触摸屏一般交互系统的制作，其事件控制功能结合手持终端及相关硬件可构建强大的多媒体智能控制系统。

1. 强大的数据格式支持能力 软件可导入常规图片、视频、音频格式文件或触发第三方软件打开相关文件，同时可控制第三方软件打开文件在窗口的位置与大小。

2. 可配置的界面设计能力 软件提供简单、便捷的可视化编辑环境，可按项目需求快速任意配置界面与按钮，可实现任意形状的按钮、任何效果的界面。

3. 灵活的资源事件处理能力 软件除了界面配置能力外，可实现对按钮、菜单、FLASH、网页等定义触发事件，一个组件关联某个事件后就可以实现对设定资源进行各种不同的处理，配合时间轴可实现在某一时间做某一事情或多件事情。

4. 全面的硬件控制能力 ，软件可对电源开关、电脑开关机、投影机开关机、音响、摇头灯、电动机、电视机、音视频矩阵等一切开放接口的串口、TCP/IP等设备进行控制，发送相关指令等。同时可接收一切由串口、TCP/IP、USB等发送过来的指令。

5. 方便的多媒体播放及控制功能 软件提供对各种格式媒体的播放支持，可根据需要进行播放参数设置，能接收通过手持终端或相关传感器发送过来的指令对视频进行暂停、快进后退及音量大小调节等操作。还可以实现对视频扩展播放、多窗口播放、多窗口与其它PC上视频协同播放的表现手法。

6. 多任务协同处理能力 软件根据时间轴时间节点的设定，在执行本机任务的同时，可同步对其它与之有通讯关联的设备进行控制。如根据视频和FLASH播放的内容同步控制外部设备动作。

四、中控软件架构

     智能控制客户端软件是一款带文件编辑与事件控制功能的综合软件，其由按钮配置与时间轴两大模块构成。利用其强大的文件编辑能力可实现展厅触摸屏一般交互系统的制作，其事件控制功能结合手持终端及相关硬件可构建强大的多媒体智能控制系统。

     中控软件分成三大模块。中控主机、控制平板、被控制客户端。

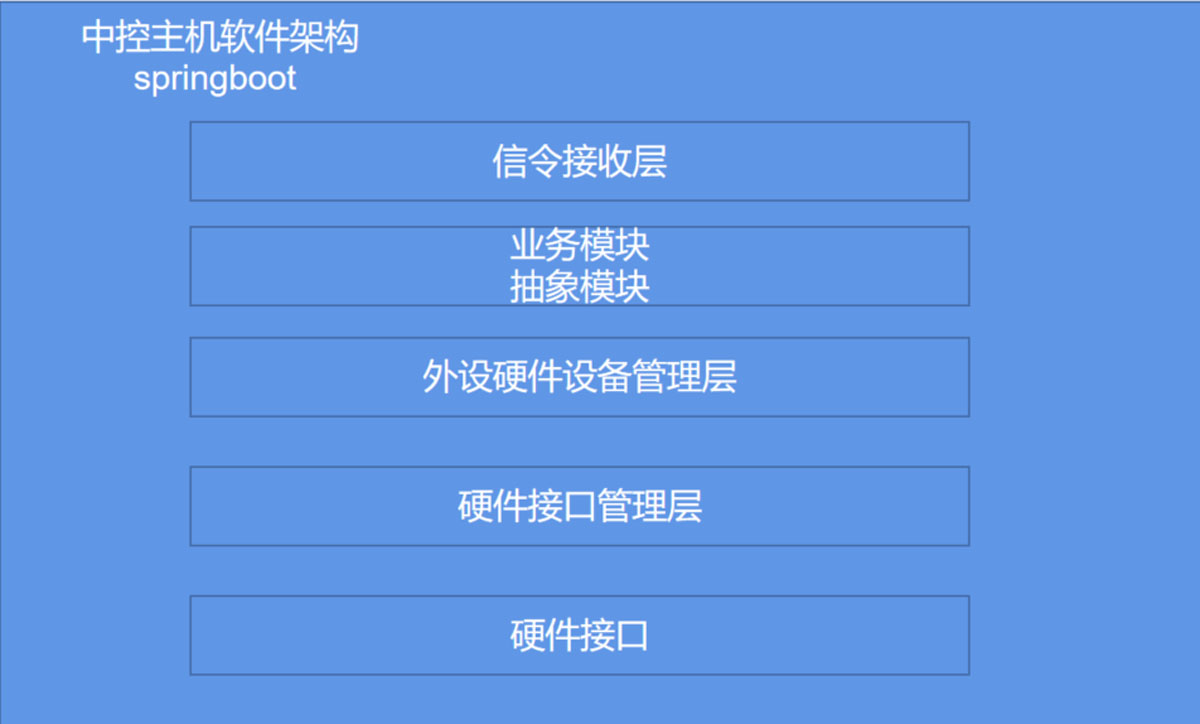

      1、中心节点--中控主机

     名思中控主机的系统使用的是java实现，采用了是传统的springboot框架，它支持软件协议http、websocket、DXM512、artnet以及mqtt等物联网协议。同时springboot中集成了外设硬件管理层，主要是正对于网络ip端口、串口和usb口的硬件管理层，通过硬件管理层适配外设和硬件的配置，达到快速的适配开发。

从软件的框架设计可以看到，我们对展厅的业务和硬件做了分离；这样的好处是针对不同的展厅区域的功能可以和不同的外设硬件快速的整合集成。比如我们通过语音识别模接收到信息后，在信息接收层需要对该信令进行业务上的处理，确定该命令是做什么事情。比如是开灯，那么需要业务层分解后，调用外设硬件设备管理层的智泽继电器模块，该模块在调用“串口硬件抽象层”的接口发送com命令。这就是整个流程的处理过程。

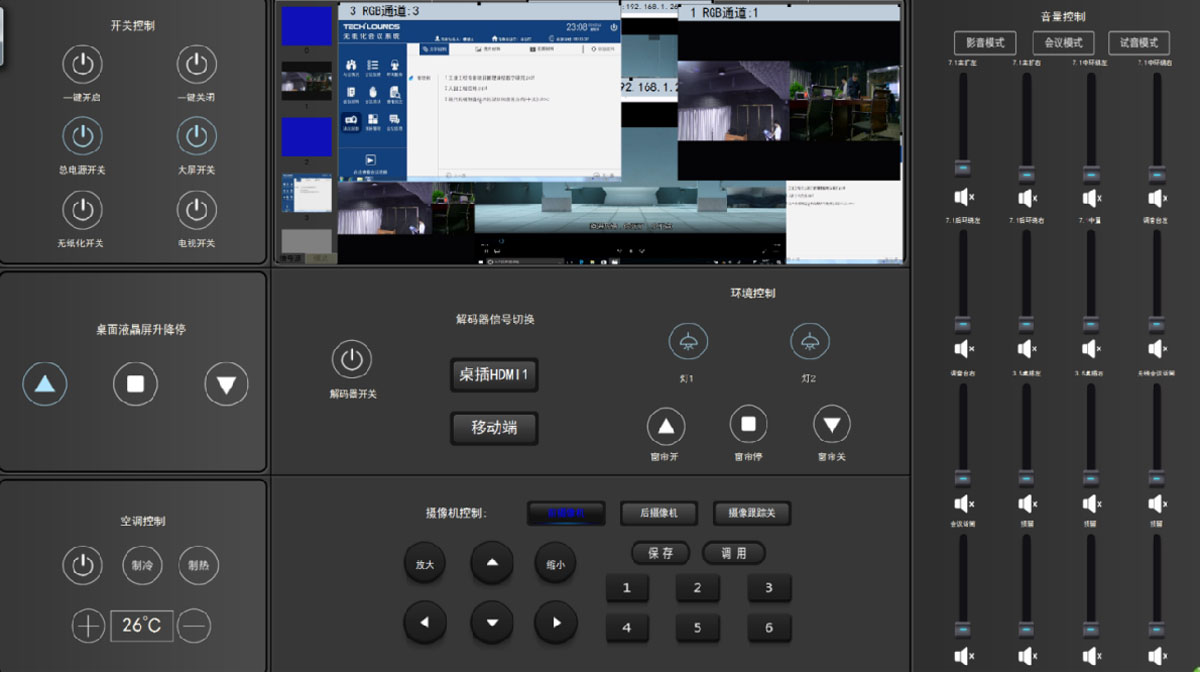

   2、平板控制端

    展厅的讲解员平板控制端需要支持android和ios两种终端，所以软件开发框架选用的是混合app框架（ hybird框架），界面使用通用的vue3作为界面ui的开发框架，混合底座使用的是cordova开源框架，它可以结合cordova-vue适配模块，可以快熟的开发平板控制端。

    vue作为app客户端的好处，首先是就与html和js开发，开发成本低，可以进行模块划分。对于不同硬件抽线层和命令，有可以配置到app中。第二定制方便，把开发各种功能做成vue组件，可以通用适配，展厅控制中的每个功能只需要服用之前的组件就可以了。
